# Cesium与CAD图叠加显示
Cesium是一个非常优秀的三维地球GIS引擎, 开源且免费, 能够加载各种符合标准的地图图层，瓦片图、矢量图等都支持。在实际中经常会遇到需要将CAD的图纸叠加到cesium上面，与地表地形叠加显示查看。那如何实现在Cesium中实现与CAD的DWG图叠加显示分析呢？
# 技术分析
业内一般的做法步骤为:
(1) 在AutoCAD中把DWG图导出为DXF明码格式文件
(2) 利用第三方工具如GDAL，把dxf转为shp等GIS数据格式
(3) 利用开源的gis服务，如geoserver或mapserver把shp文件发布成gis服务
(4) 在cesium中加载gis服务的瓦片图层
上面的方案的优点很明显，基本上利用开源的方案能把流程跑通。但在实际项目中缺点也很明显，主要是在步骤 (1)(2), 因为dwg是私有格式，通过dwg转出成dxf再转化成shp文件时，会丢失图中的很多数据，CAD数据类型较为丰富，支持点、块符号、线、面、多段线、椭圆、块、文字等多种数据类型，而转换到GIS中，只转换为点、线、面、注记等类型，这使得CAD图形数据不能很好的满足GIS的要求，如：CAD中的Text数据类型，直接转换后只转换为GIS中的Point。通过这种转换去绘制，会导致和原始CAD图形绘制不太一样， 同时CAD里面有线型、字体也会导致绘制上的差异性。
唯杰地图vjmap完全兼容AutoCAD格式的DWG文件，无需通过转换可直接发布成gis的WMS格式，可有效解决上面问题。实现步骤为:
(1) 上传DWG图形，利用唯杰地图发布为WMS图层
(2) 在cesium中加载wms瓦片图层
# 实现

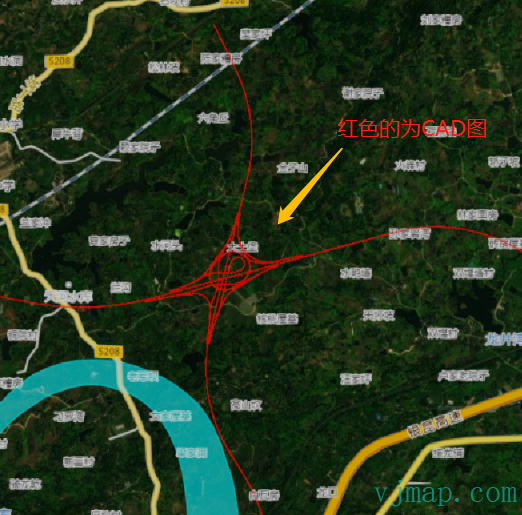

先上效果图，（红色的线为cad图层)
# 具体步骤:
确定CAD图的坐标系
在打开的CAD图中，随便找了图中的一个点坐标，坐标为”614802.89177, 3257472.36997”
那怎么确定这个坐标是哪个坐标系呢？ 如果已经知道坐标能不能倒推坐标系呢？
可以通过 通过CAD图中的坐标确定坐标系 这个工具。也可以用如下方法，这里我们只讨论高斯克吕格投影。
假设已经知道数据的投影是高斯克吕格，怎样判定是6°带还是3°带？怎样判定中央经线是多少呢？
如果坐标范围是6位，我们可以判定坐标系不带带号的。如果Y值范围在333000m~667000m，可能是3°分带法；如果Y值范围在166 000m~834000m，一定是6°分带法。如果取值范围重合的部分有可能3°分带法也可能在6°分带法。
如果坐标范围是8位，我们可以判定坐标系是以带号命名，并且根据带号可以知道是3°带还是6°带。我们国家的经度范围大致在73°33′E~105°05′E，所以如果是以带号命名，带号在13~23带之间的，说明是6°分带法；带号在25~45带之间的，说明是3°分带法。

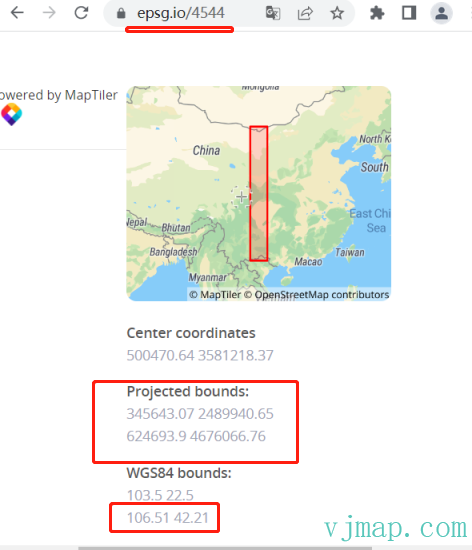

在这个图中，坐标为”614802“为6位，大概率能确定为省去了带系的3°分带坐标。并且根据图中图框中坐标系写的为2000坐标系，同时地点为重庆附近。而重庆的经度差不多是以106开头。我们去epsg官网查询得知，该坐标系应该是"EPSG:4544".
上传打开CAD图
在唯杰地图云端图纸管理平台(opens new window) 上传CAD图形。
在cesium增加cad图层
let imageryProvider= new Cesium.WebMapTileServiceImageryProvider({
url: "http://t0.tianditu.gov.cn/img_w/wmts?tk=3346bb6ad29b5013c5952cf1117b80e9",
layer: "img",
style: "default",
tileMatrixSetID: "w",
format: "tiles",
maximumLevel: 14,
});
let viewer = new Cesium.Viewer('cesiumContainer', {
imageryProvider: imageryProvider,
contextOptions: {
webgl: {
alpha: true
}
},
selectionIndicator: false,
animation: false,
baseLayerPicker: false,
geocoder: false,
timeline: false,
sceneModePicker: false,
navigationHelpButton: false,
infoBox: false,
fullscreenButton: false,
shouldAnimate: true
});
var layers = viewer.scene.imageryLayers;
layers.addImageryProvider(
new Cesium.WebMapServiceImageryProvider({
url: `https://vjmap.com/server/api/v1/map/cmd/wms/
sys_cadcesium/v1?mapbounds=&format=image/png&service=WMS&version=1.1.1&request=GetMap&srs=EPSG:4326&transparent=true&width=256&height=256&layers=se92105f73&crs=EPSG:4544&fourParameter=&token=your token`,
})
);1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

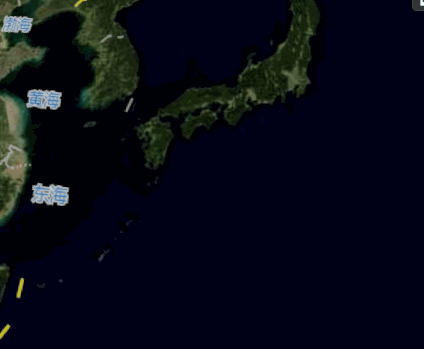

上面的代码好像简单明了，可实际中发现，在cesium中，cad可以和天地图影像叠加。但在放大的过程中，发现wms生成的瓦片有错开的问题。如下图所示:
# 问题分析
在cesium中，是WGS84坐标系，而CAD图是4544坐标系。两个不同的椭球体之间转换，在WMS中瓦片生成是根据坐标转换生成的瓦片数据，而由于坐标转换是非线性的，导致生成的图片内容不能完全对上。所以有错开的问题。
那怎么解决呢？
最终的方案是：
先通过四参数，把CAD与墨卡托3857的转换参数求出来
再墨卡托3857转wgs4326
通过这样的转换，数据转换是线性转换了，就不会有错开的问题了。
具体代码如下:
let svc = new vjmap.Service(env.serviceUrl, env.accessToken)
let mapId = "sys_cadcesium";
let res = await svc.openMap({
mapid: mapId,
mapopenway: vjmap.MapOpenWay.GeomRender,
style: vjmap.openMapDarkStyle()
})
if (res.error) {
message.error(res.error)
}
let layer = res.layer;
let mapBounds = vjmap.GeoBounds.fromString(res.bounds);
let boundsArray = mapBounds.toPointArray();
let mktPoints = await svc.cmdTransform("EPSG:4544", "EPSG:3857", boundsArray.map(a => vjmap.geoPoint(a)));
let cadPoints = [...boundsArray];
let fourparam = vjmap.coordTransfromGetFourParamter(
mktPoints.map(a => vjmap.geoPoint(a)),
cadPoints.map(a => vjmap.geoPoint(a)),
true
);
if (typeof Cesium !== "object") {
await vjmap.addScript([{
src: "js/Cesium/Cesium.js"
}, {
src: "js/Cesium/Widgets/widgets.css"
}])
}
let imageryProvider= new Cesium.WebMapTileServiceImageryProvider({
url: "https://t0.tianditu.gov.cn/img_w/wmts?tk=3346bb6ad29b5013c5952cf1117b80e9",
layer: "img",
style: "default",
tileMatrixSetID: "w",
format: "tiles",
maximumLevel: 14,
});
let viewer = new Cesium.Viewer('map', {
imageryProvider: imageryProvider,
contextOptions: {
webgl: {
alpha: true
}
},
selectionIndicator: false,
animation: false,
baseLayerPicker: false,
geocoder: false,
timeline: false,
sceneModePicker: false,
navigationHelpButton: false,
infoBox: false,
fullscreenButton: false,
shouldAnimate: true
});
var layers = viewer.scene.imageryLayers;
layers.addImageryProvider(
new Cesium.UrlTemplateImageryProvider({
url: "https://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8",
})
);
let wmsUrl = svc.wmsTileUrl({
mapid: mapId,
layers: layer,
bbox: '',
srs: "EPSG:4326",
crs: "EPSG:3857",
fourParameter: [fourparam.dx,fourparam.dy,fourparam.scale,fourparam.rotate]
})
layers.addImageryProvider(
new Cesium.WebMapServiceImageryProvider({
url: wmsUrl,
})
);
const cadToWebCoordinate = point => {
let ptMkt = vjmap.coordTransfromByInvFourParamter(vjmap.geoPoint(point), fourparam);
return vjmap.Projection.mercator2LngLat(ptMkt);
}
const webTocadCoordinate = point => {
let ptMkt = vjmap.Projection.lngLat2Mercator(vjmap.geoPoint(point));
return vjmap.coordTransfromByFourParamter(ptMkt, fourparam);
}
let cadCenter = mapBounds.center();
let webCenter = cadToWebCoordinate(cadCenter);
viewer.camera.flyTo({
destination: Cesium.Cartesian3.fromDegrees(webCenter[0], webCenter[1], 30000)
});出于对数据保密的需要，我们对CAD图进行了脱敏处理，叠加的效果如下
访问 https://vjmap.com/demo/#/demo/map/web/07cesiumCadWmsLayer(opens new window) ，查看效果和代码
